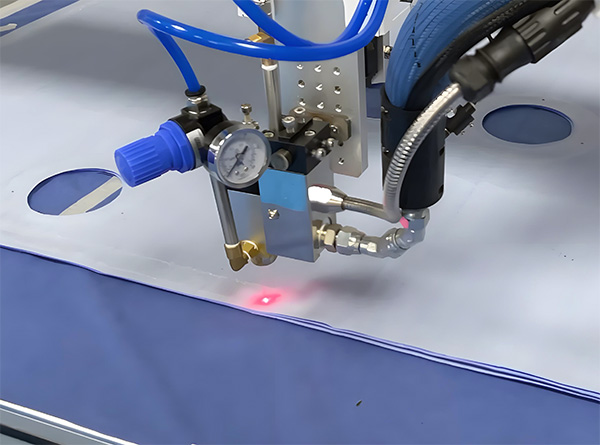

熱熔膠槍槍嘴滴膠和拉絲問題需從設(shè)備參數(shù)、膠料特性、操作工藝及維護(hù)管理四方面綜合解決，以下是具體優(yōu)化方案：

      一、設(shè)備參數(shù)精準(zhǔn)調(diào)控

      1、溫度校準(zhǔn)

      膠溫過高會導(dǎo)致粘度下降引發(fā)滴膠，膠溫過低則流動性差易拉絲。需依據(jù)膠水型號設(shè)定溫度（如EVA膠通常為150~170℃），每超過推薦值10℃粘接強(qiáng)度可能下降15%~30%。

      操作建議：使用紅外測溫槍實(shí)時(shí)監(jiān)測噴嘴實(shí)際溫度，避免溫控器誤差；夏季環(huán)境溫度＞35℃時(shí)，可適當(dāng)降低設(shè)定溫度5~10℃。

      2、氣壓穩(wěn)定性優(yōu)化

      氣壓波動（＜30psi或＞60psi）會導(dǎo)致出膠斷續(xù)，引發(fā)拉絲或滴膠。需安裝三級過濾器（除水、除油、除塵）并設(shè)置穩(wěn)壓閥，將氣壓穩(wěn)定在0.4~0.6MPa（約60~90psi）。

      關(guān)鍵檢查點(diǎn)：每日用肥皂水檢測氣路接口漏氣，及時(shí)更換老化氣管或電磁閥閥芯。

      二、膠料適配與改性

      1、更換低粘度/快固化膠水

      高粘度膠（如傳統(tǒng)EVA）內(nèi)聚力強(qiáng)易拉絲，推薦選用熔融指數(shù)＞500g/10min的膠（如富樂9646），或PUR型快固膠（固化時(shí)間縮短30%）。

      經(jīng)濟(jì)方案：在現(xiàn)有膠水中添加0.5%~1%納米二氧化硅，提升觸變性抑制高溫流動。

      2、避免膠體降解

      膠液在膠槽滯留＞4小時(shí)會熱降解變稀，表現(xiàn)為顏色發(fā)黃、冒煙。需執(zhí)行 “少量多次加膠” ，每次加膠量＜熔槽容積1/3，并定期清理膠槽殘膠。

      三、操作工藝精細(xì)化

      1、槍嘴高度動態(tài)調(diào)節(jié)

      高度＞5cm：膠體受重力拉伸形成長絲（可達(dá)10cm）；高度＜1cm：膠體擠壓擴(kuò)散導(dǎo)致溢膠。理想高度為1~3cm，配合Z軸隨動裝置可保持曲面作業(yè)距離恒定。

      場景適配：電子元件貼裝：1.0~1.5cm + 0.3mm細(xì)嘴；木材拼接：1.5~2.0cm + 扁平嘴增強(qiáng)滲透。

      2、出膠量與速度協(xié)同

      出膠量過大（如＞0.01ml/點(diǎn)）易堆積拉絲，速度過慢（＜10mm/s）延長膠體液態(tài)時(shí)間。優(yōu)化方案：精密閥門控制單點(diǎn)膠量（例：直徑1mm膠點(diǎn)需0.005ml）；點(diǎn)膠速度提升至20mm/s，減少單點(diǎn)停留。

      3、針頭選型與維護(hù)

      針頭口徑＜膠點(diǎn)直徑1/2（如2mm膠點(diǎn)選1mm針頭）易堵塞增背壓。優(yōu)先選用鐵氟龍涂層針頭減少殘留，每日停機(jī)后用酒精清洗槍嘴，每月超聲波清洗管路。

      四、設(shè)備維護(hù)升級

      1、關(guān)鍵部件定期更換

      頂針與密封圈：每3個(gè)月更換耐溫＞200℃的氟橡膠密封圈，防止高溫老化漏氣。

      電磁閥保養(yǎng)：拆卸后用無水酒精清洗閥芯，避免膠垢卡滯（高頻設(shè)備需每月1次）。

      2、系統(tǒng)智能化改造

      加裝PID溫控模塊（精度±2℃）和閉環(huán)點(diǎn)膠控制器，實(shí)時(shí)反饋調(diào)節(jié)膠量；老舊設(shè)備可升級自反饋式壓力調(diào)節(jié)閥，膠壓超限時(shí)自動回流穩(wěn)壓。

      五、應(yīng)急處理與預(yù)防

      持續(xù)滴膠：立即檢查電磁閥密封性，更換大口徑針頭并清理氣路。

      細(xì)長拉絲：升溫5℃+換低粘度膠，同步縮短噴距至2cm。

      膠絲斷裂慢：改用PUR快固膠，環(huán)境濕度＞70%時(shí)槍嘴高度再降低0.3~0.5cm。

      終極解決路徑

      立即行動：測溫調(diào)壓（160℃±5℃、氣壓0.5MPa），清潔或更換堵塞槍嘴。

      膠料適配：優(yōu)先選用富樂9646（低粘度）或ITW 94167（快固型）。

      工藝固化：槍嘴高度2cm±0.5cm、點(diǎn)膠速度20mm/s、出膠量精密計(jì)算。

      維護(hù)制度：執(zhí)行“日清噴嘴、月?lián)Q密封圈、年檢泵體”計(jì)劃，避免累積故障。

      若問題反復(fù)出現(xiàn)，重點(diǎn)排查 膠體碳化堵塞濾網(wǎng)（石蠟浸泡清洗）或 電源電壓波動（要求220V±10%）。工業(yè)產(chǎn)線建議配置激光測距儀實(shí)現(xiàn)±0.1mm閉環(huán)控制，從根源杜絕滴膠拉絲。
